Модульные ячейки серии AMH
Модульные распределительные устройства в металлическом корпусе серии AMH производятся для удовлетворения потребностей распределительных систем среднего напряжения до 36 кВ в соответствии с международными стандартами производства и качества.
Области применения::
- Распределительные центры среднего напряжения
- Промышленные объекты
- Организованные промышленные зоны
- Электростанции
- Трансформаторные подстанции
- Бетонные киоски или листовые киоски
Распределительные устройства среднего напряжения серии AMH изготавливаются как пригодные для использования внутри помещений (внутренний тип, IP3x) и имеют класс LSC2A-PM в соответствии с классом потери непрерывности работы. Кабины состоят из пяти основных секций.
- Секция основной Busbar: расположена в верхней части ячейки. Это часть, где соединяются busbar ячеек, выстроенных рядом.
- Секция коммутации: это секция, в которой расположены поворотный разъединитель, выключатель нагрузки, элегазовый или вакуумный разъединитель, в зависимости от типа ячейки.

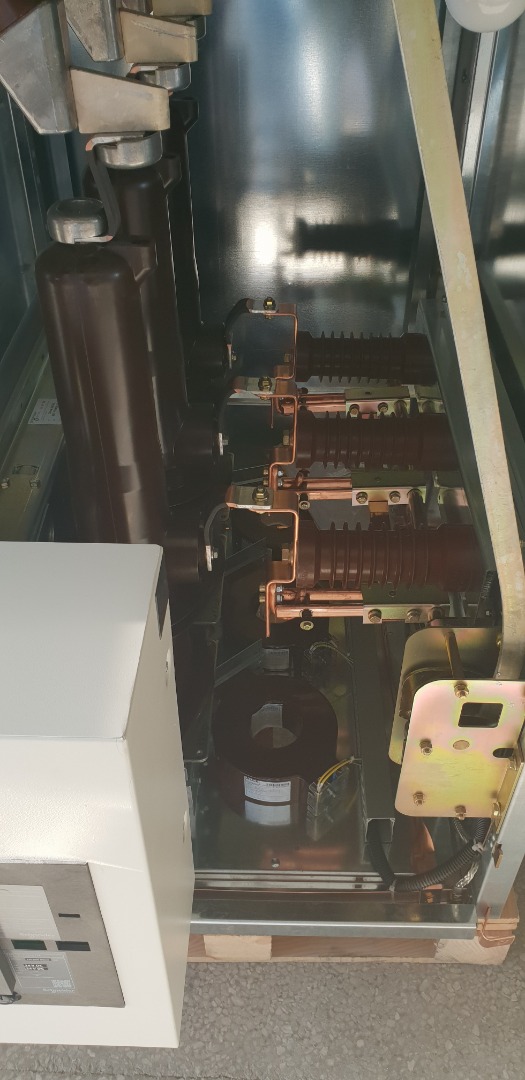

- Кабельное/Busbar соединение и секция устройства: это секция, где подключаются кабели среднего напряжения. Компоненты цепи, такие как автоматический выключатель, трансформаторы тока, трансформаторы напряжения, заземляющий разъединитель, емкостные делители напряжения среднего напряжения, разрядники защиты от перенапряжения, расположены в этой секции в зависимости от типа ячейки..
- Секция рабочих механизмов:расположена в передней части шкафов. В этой части размещаются механизмы управления и блокировки выключателя, поворотного разъединителя, разъединителя нагрузки, разъединителя газа, заземляющего разъединителя в зависимости от типа ячейки.
- Секция низкого напряжения:это секция, в которой используются сигнальные лампы, кнопки, реле защиты, вспомогательные реле, измерительные приборы и их вспомогательное оборудование в зависимости от типа ячейки.
Каркасы ячеек изготавливаются из готовых оцинкованных листов толщиной 2 мм и электрооцинкованных листов толщиной 3 мм, а окрашенные секции изготавливаются из листов ДКП толщиной 2 мм без применения сварки.
Видимые спереди детали из листового металла окрашены электростатической порошковой краской на основе полиэстера. Другие металлические детали, используемые в производстве ячеек, гальванизированы.
